Wat ass PV Ribbon a wéi gëtt et hiergestallt?

Wat ass PV Band, a wéi gëtt et hiergestallt?

PV Ribbonass en entscheedende Dirigent fir Stroumtransmissioun bannent kristallinem Silizium Photovoltaik Moduler. Et ass typesch aus engem héichkonduktiven Kupferbasismaterial gemaach deen Walzen, Glühwäin an Zinnplackprozesser mécht. Ofhängeg vun hirer Uwendung sinn PV Bänner haaptsächlech an Interconnection Bänner a Busbar Bänner kategoriséiert.

Interconnection Bänner verbannen ugrenzend Solarzellen, féieren de Stroum, deen vun den Zellen generéiert gëtt, un d'Zellstring. Busbarbänner, déi allgemeng méi grouss sinn, sammelen Stroum aus den Zellstringen a riichten se op d'Ausgangsklemmen oder d'Knäppchen vum Modul. Dofir beaflossen d'Dimensiounsgenauegkeet, d'Richtegkeet, d'Beschichtungsuniformitéit a mechanesch Eegeschafte vum Bändchen direkt d'Stabilitéit vum Lötprozess an d'laangfristeg Zouverlässegkeet vum Modul.

Firwat Kupferdrot muss a flaach Ribbon gerullt ginn?

Traditionell Ronn Koffer Drot kann net direkt an PV Moduler benotzt ginn; et erfuerdert plastesch Verformung fir seng Querschnittsform z'änneren, d'Material aus engem ronne Profil an e flaache Sträif mat engem präzise Breet-zu-Dicke-Verhältnis ze transforméieren.

An der Bandproduktioun ass d'Kärfunktioun vum Walzprozess net nëmmen "de Kupferdrot ze flaach", mee fir stabil Breet, Dicke, Randqualitéit a Flaachheet duerch kontrolléiert Verformung z'erreechen. Schwankungen an der Breet kënnen d'Löterausrichtung beaflossen, ongläiche Dicke beaflosst d'elektresch Resistenzkonsistenz, a schlechter Richtegkeet kann zu Wicklungonregelméissegkeeten an onbestänneg Zinnbeschichtung a spéider Schrëtt féieren.

Dofir erfuerdert de PV-Bandrollprozess gläichzäiteg Kontroll iwwer Materialverformung, Spannungskoordinatioun, Dimensiounsinspektioun an Uewerflächqualitéit.

PV Ribbon Fabrikatioun Prozess

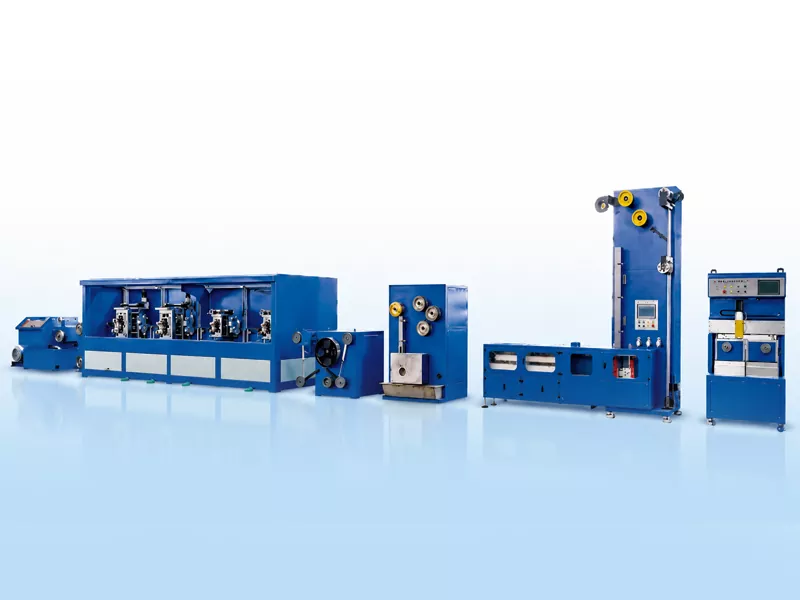

Eng typeschPV Band Produktioun Linnbenotzt TU1 Sauerstoff-gratis Koffer Drot als Matière première. Duerch Prozesser wéi Multi-Etapp Drot Zeechnen, Präzisioun Walzen, kontinuéierlech annealing, Flux Behandlung, Hot-Dip Zinn plating, an automatesch Wicklung, erreecht et déi kontinuéierlech Fabrikatioun vun flaach, tin-plated ductive Bänner aus ronn Koffer Drot.

Vu Kupferdrot bis PV Ribbon Fabrikatiounsprozess

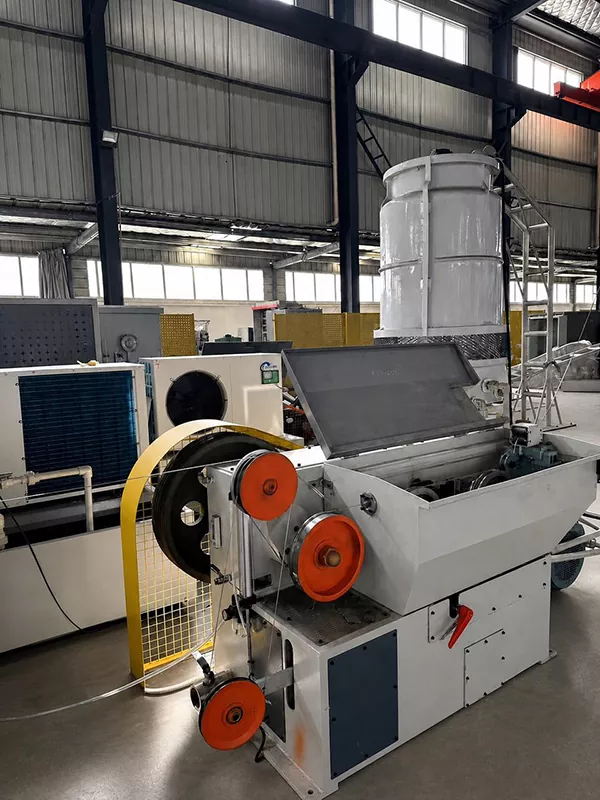

Zeechnen Machine

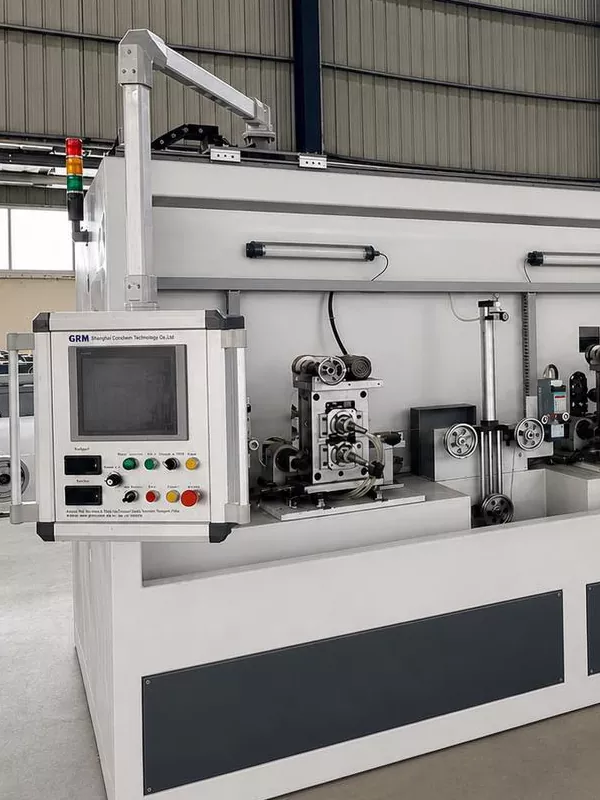

4 Roll Stand

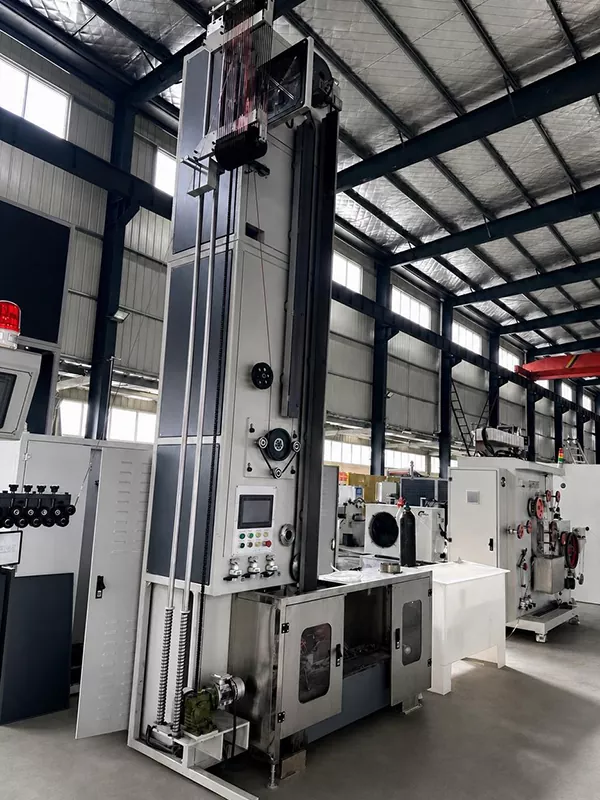

Annealing

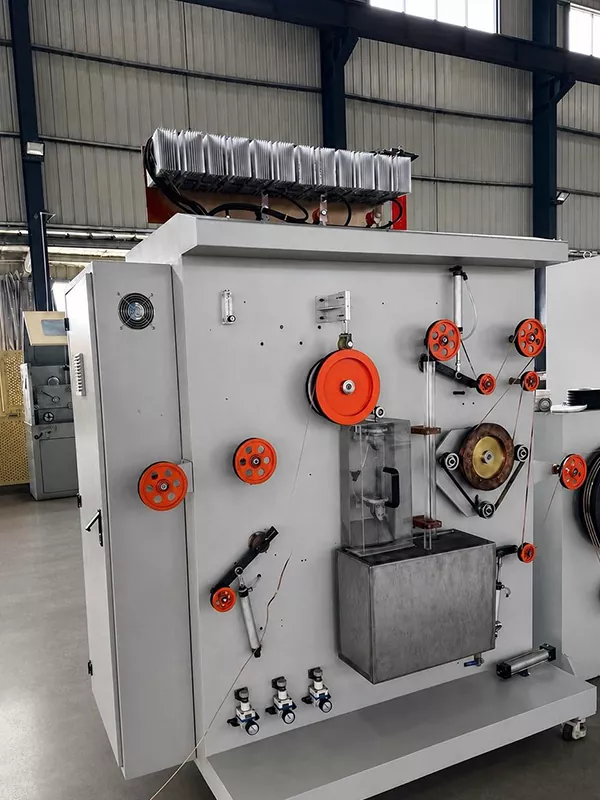

Blech Beschichtung

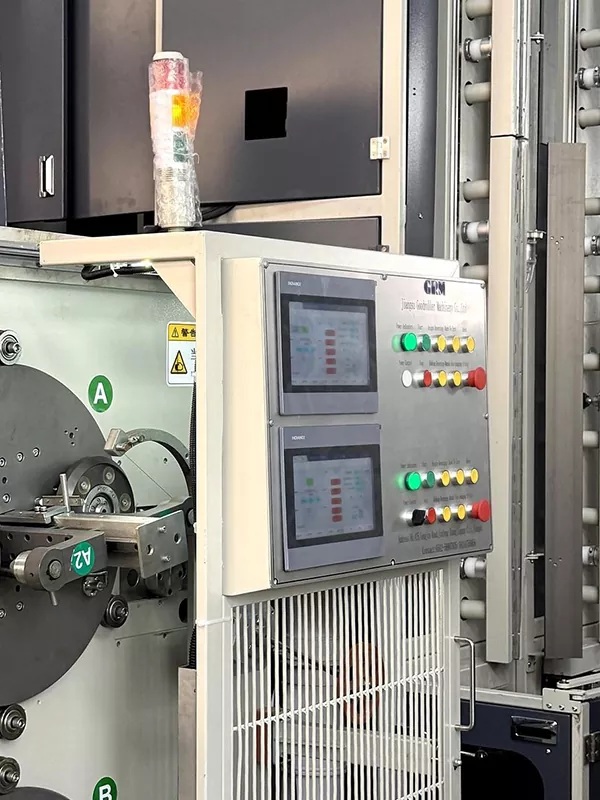

Automatesch Coil Chang

Präzisioun Opnam

Ronn Kupferdraht → Drot Zeechnen → Präzisioun Rolling → Annealing → Fluxbehandlung → Hot-Dip Zinn Plating → Automatesch Winding

Schlëssel Fabrikatioun Erausfuerderungen

1. Breet an deck Kontroll

D'Breet an d'Dicke vum Band bestëmmen d'Lötkontaktfläch, d'elektresch Resistenzkonsistenz an d'Stabilitéit vum Modullayout. Fir breet, dënnem Busbarprodukter, souguer kleng Schwankungen beim Walzen ginn an de spéideren Zinn-Plackéierungs- a Wicklungsstadien verstäerkt.

2. Sträif Flatness a Straightness

D'Sträifflächheet an d'Richtegkeet beaflossen de Wee wärend der Zinnplack, d'Spannungsstabilitéit an d'Wicklungsfleeg. Schlechter Richtegkeet verursaacht de Sträif ze wanderen, wat zu ongläiche Wicklung oder Ausdauer fir Upassungen an de spéider Prozesser féiert.

3. Annealing a mechanesch Properties

Rolled Kupferstreifen erfuerderen Glühwäin fir hir mechanesch Eegeschaften unzepassen. Net genuch Glühung féiert zu exzessive Hardness, déi spéider Solderung a Stressrelief am Modul behënnert; ëmgedréint, iwwer-annealing kann Produktioun Stabilitéit an dimensional Konsequenz Kompromëss.

4. Zinn Beschichtung Uniformitéit

Hot-Dip Zinnplating erfuerdert eng komplett Ofdeckung vun der Uewerfläch an de Kanten vum Bändchen. Eng Beschichtung déi ze dënn ass behënnert d'Lötbarkeet, während eng exzessiv déck Beschichtung d'Materialverbrauch erhéicht a kann d'Dimensiounskonsistenz beaflossen.

5. Wicklung Konsequenz

Automatesch Wicklung beaflosst net nëmmen d'Erscheinung vum Produkt, awer och seng spéider Verpakung, Transport a Gebrauch. Faktore wéi Spannungskontrolle, Servo-Undriff Traverse Mechanismen, a Spullverännerungsmethoden bestëmmen d'Wicklungsdichtheet an d'Kanteausrichtung.

Firwat Online Messung wichteg ass

An der kontinuéierlecher Produktioun kënnen manuell Fleckenprüfungen net fristgerecht Feedback iwwer Breet- an Dickevariatioune ginn, déi während dem Walzprozess optrieden. Online Lasermiessung iwwerwaacht Dimensiounsabweichungen an Echtzäit a fiddert Daten un d'Bedreiwer-Interface, wat d'Betreiber erméiglecht, Prozessparameter prompt unzepassen.

Fir PV-Band Hiersteller läit de Wäert vun der Online-Inspektioun net nëmmen an der Detektioun vun net-konforme Produkter, awer och an der Minimaliséierung vun der Batch-zu-Batch Variatioun an der Verbesserung vun der Konsistenz an der kontinuéierlecher Produktioun.

Typesch Produit Gamme

Gemeinsam fäerdeg Dimensiounen fir PV busbars Gamme vun 3 ze 8 mm an der Breet an 0,2 ze 0,4 mm an deck. Spezifesch Ufuerderunge betreffend Dimensiounen, Toleranzen, Zinnbeschichtungsdicke a mechanesch Eegeschafte ginn duerch Moduldesign, Lötprozesser a Clientproduktnormen festgeluegt.

Conclusioun

PV Band Fabrikatioun ass net e Prozess mat engem eenzege Stéck Ausrüstung; éischter, et ass eng kontinuéierlech, integréiert Prozess mat Drot Zeechnen, Walzen, annealing, tin plating, Inspektioun, an Wicklung. Fir d'Fabrikatioun vun héich-Effizienz Photovoltaik Moduler, stabil Band Dimensiounen, gutt Rechtheet, eng eenheetlech Zinn Beschichtung, a kontrolléierbar mechanesch Eegeschafte sinn fundamental fir Modul soldering Qualitéit a laangfristeg Zouverlässegkeet ze garantéieren.
