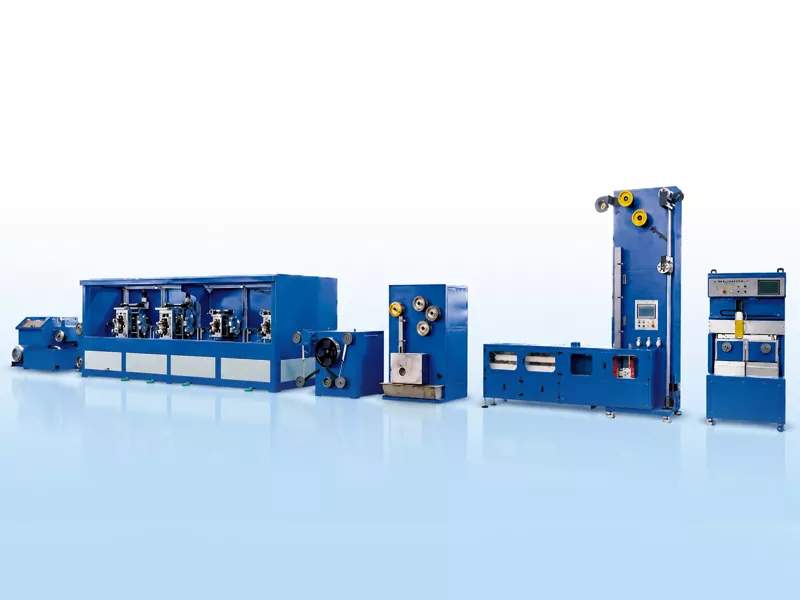

PV Busbar Ribbon Produktioun Linn

GRM PV Busbar Ribbon Production Line sinn entworf fir kontinuéierlech TU1 Sauerstofffräi Kupfer Ronn Drot an héichpräzis Zinnbeschichtete flaach konduktiv Band ze veraarbechten. D'Linn ass gëeegent fir PV Interconnection Band, Busbar Band, a reflektiv Busbar Band Produktioun.
Déi komplett Linn integréiert Drot Zeechnen, Präzisioun Walzen, kontinuéierlech annealing, Flux Behandlung, Hot-Dip Zinn Beschichtung, an automatesch huelen-up. Et hëlleft PV-Bandhersteller d'Breet an d'Dicke Genauegkeet, d'Zinnbeschichtungsqualitéit, d'Sträifriichtegkeet an d'Wicklungskonsistenz ze kontrolléieren.
D'GRM Busbar Band Produktiounslinn ass ongeféier 26 m laang an 3 m breet, mat engem Gesamtlinngewiicht vu ronn 14 Tonnen. D'Designgeschwindegkeet ka bis zu 150 m / min erreechen, ofhängeg vun der Kupferdrahtgréisst, fäerdege Banddimensioune, Zinngeschwindegkeet an der Opnammethod. Ënner typesch Produktiounsbedéngungen kann de monatlecht Ausgang ongeféier 60-80 Tonnen erreechen.

Schécken Ufro

Produkt beschreiwung

Vu Kupferdrot bis fäerdeg Busbar Ribbon

D'PV Busbar Ribbon Production Line benotzt haaptsächlech Kupferdrot als Rohmaterial. Den Drot gëtt fir d'éischt op den erfuerderlechen Duerchmiesser fir ze rullen gezunn, an dann a flaach Band duerch Multi-Stand Präzisiounswalzen geformt. Nom Walzen passéiert de Kupferstreifen duerch eng kontinuéierlech Glühung fir seng mechanesch Eegeschaften unzepassen, gefollegt vun der Fluxbehandlung an der Hot-Dip Zinnbeschichtung. Schlussendlech gëtt de fäerdege Bändchen vum automateschen Opnamsystem op Spullen oder Pancakespiralen gewéckelt.

Zeechnen Machine

De Kupferdraht gëtt duerch Stierwen op en Duerchmiesser vu 2,6-3,0 mm gezunn, prett fir ze rollen.

4 Roll Stand

De ronnen Kupferdrot gëtt a flaach Band gewalzt, mat kontrolléierter Breet an Dicke Genauegkeet.

Annealing

Kuerzschlussglühung gëtt mat Inertgasschutz an zirkuléierend Waasserkillung benotzt fir d'mechanesch Eegeschafte vum Kupferband ze verbesseren.

Blech Beschichtung

Hot-Dip Zinnbeschichtung gëtt benotzt. Loftmesser kontrolléieren d'Zinnschichtdicke, a Killventilatoren hëllefen d'Uewerflächqualitéit ze stabiliséieren. Single-side tin coating thickness: 0,01-0,025 mm.

Automatesch Coil Chang

Optional Funktiounen enthalen Servo-Traversing, automatesch Spullwiessel, automatesch Ausschneiden, an automatesch Taping.

Präzisioun Opnam

Spullwindung: bis zu 30 kg.

Pancake coil winding: fakultativ 1-2 kg.

R&D a Patenter

Zënter 2015 huet GRM weider Fabrikatiounsausrüstung fir PV Interconnection Band a Busbar Band entwéckelt. D'Firma huet verschidde technesch Patenter am Zesummenhang mat Präzisiounswalzen, Produktiounslinnintegratioun a PV-Band Fabrikatiounsprozesser kritt.

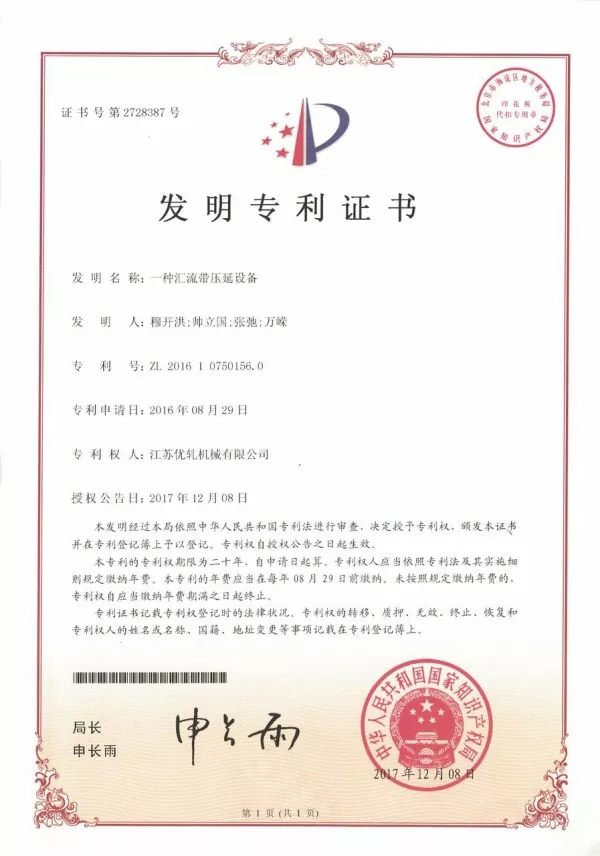

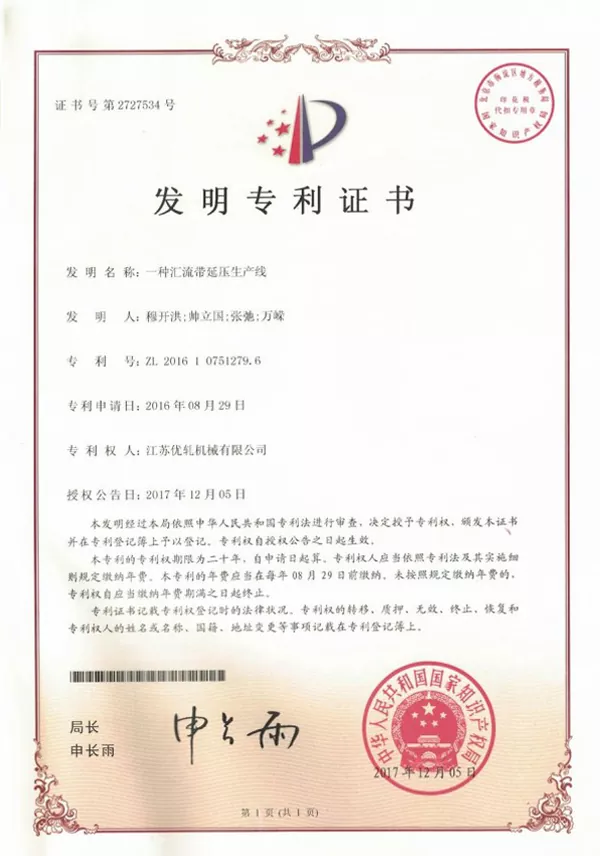

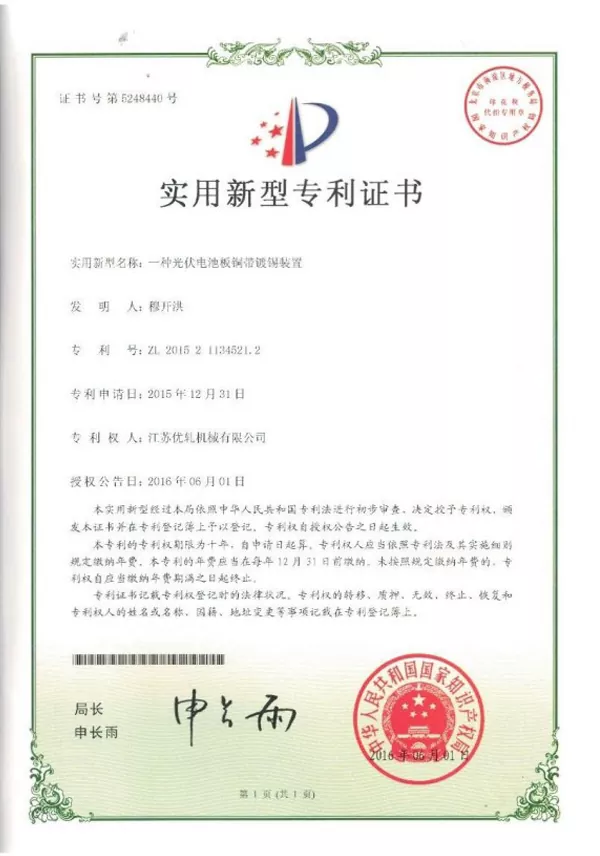

GRM patentéiert Technologien fir PV Ribbon Fabrikatioun Equipement

Schlëssel Fonctiounen

Kontinuéierlech Produktioun vu Kupferdrot-Input bis fäerdeg tin-beschichtete Busbar-Bandoutput.
Verbessert Dimensiounskonsistenz, Beschichtungsuniformitéit a Wickqualitéit.
Spannungskoordinatioun an automatesch Opnam hëllefen d'Produktioun Ënnerbriechungen a manuell Interventioun ze reduzéieren.
Ënnerstëtzt souwuel Standard Busbar Band a reflektiv Busbar Band Produktioun fir verschidde PV Modul Material Ufuerderunge.
Bitt PV Band Hiersteller mat enger integréierter Produktiounsléisung fokusséiert op Prozesskontrolle, Produktkonsistenz a Produktiounseffizienz.

Oft gestallte Froen

1.Wat ass d'Gréisst vum fäerdege Produkt?

fäerdeg Breet: 3-8 mm.

fäerdeg deck: 0,2-0,4 mm.

2.Wat sinn d'Toleranz an d'mechanesch Eegeschafteberäicher?

Breet Toleranz: ± 0,085 mm.

Dicke Toleranz: ± 0,01 mm.

Tensile Stäerkt: ≥260 MPa.

Ausbezuele Kraaft: 90-130 MPa.

3.Wéi eng Zinnbeschichtungsmethod gëtt benotzt?

D'Linn benotzt Hot-Dip Zinnbeschichtung, mat voller Ofdeckung ronderëm d'Band, inklusiv béid Säitekanten.

4.Wéi ginn d'Produktbreet an d'Dicke gemooss?

De véierte Stand vun der Véier-Stand-Walzmaschinn ass mat zwee Lasermiesssystemer ausgestatt, eng fir Breetmiessung an eng fir Dickemiessung. D'Messdaten kënnen um HMI ugewise ginn.

5.Wat Material kann veraarbecht ginn?

D'PV Busbar Ribbon Production Line ass haaptsächlech fir TU1 Sauerstofffräi Kupferdraad entwéckelt. Personnaliséierte Konfiguratiounen kënnen no verschiddene Kupferlegierungen, Produktdimensioune a spezielle Bandsufuerderunge geliwwert ginn.
